مواصفات نظام اختبار فصل الصور الثانوية عبر الإنترنت
يمكن دمج نظام اختبار فصل الصور الثانوية عبر الإنترنت في خط إنتاج زجاج السيارات الأمامي لقياس زاوية فصل الصور الثانوية. يُجري النظام قياس قيمة فصل الصور الثانوية لنقاط محددة على عينة زاوية التركيب المحددة وفقًا لخطة الاختبار، ويُصدر تنبيهًا في حال وجود قيمة غير طبيعية. يمكن تسجيل النتائج وطباعتها وتخزينها وتصديرها. كما يمكن دمج أنظمة استشعار متعددة معًا وفقًا لمتطلبات أداء القياس.

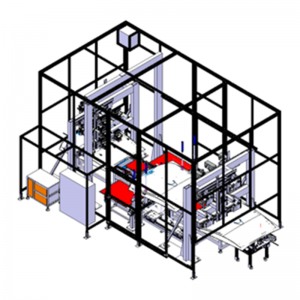

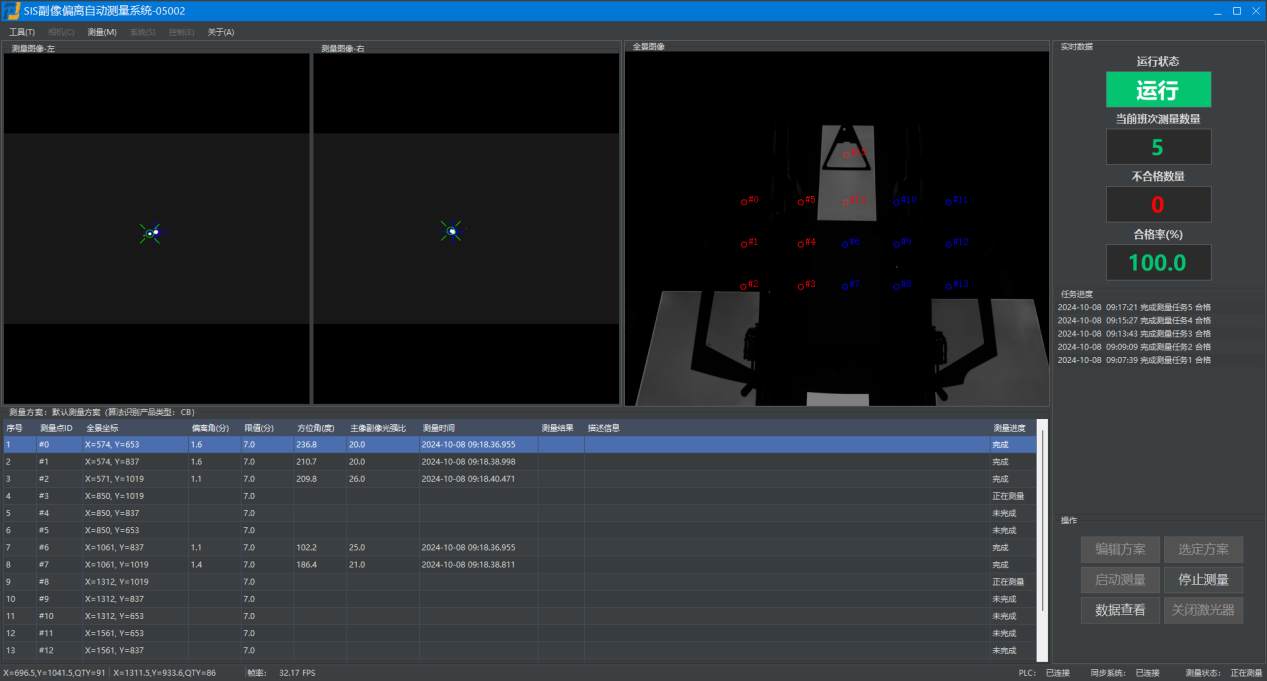

واجهة البرنامج

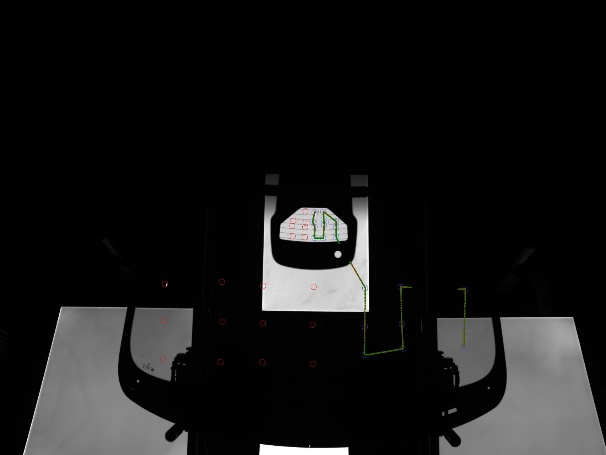

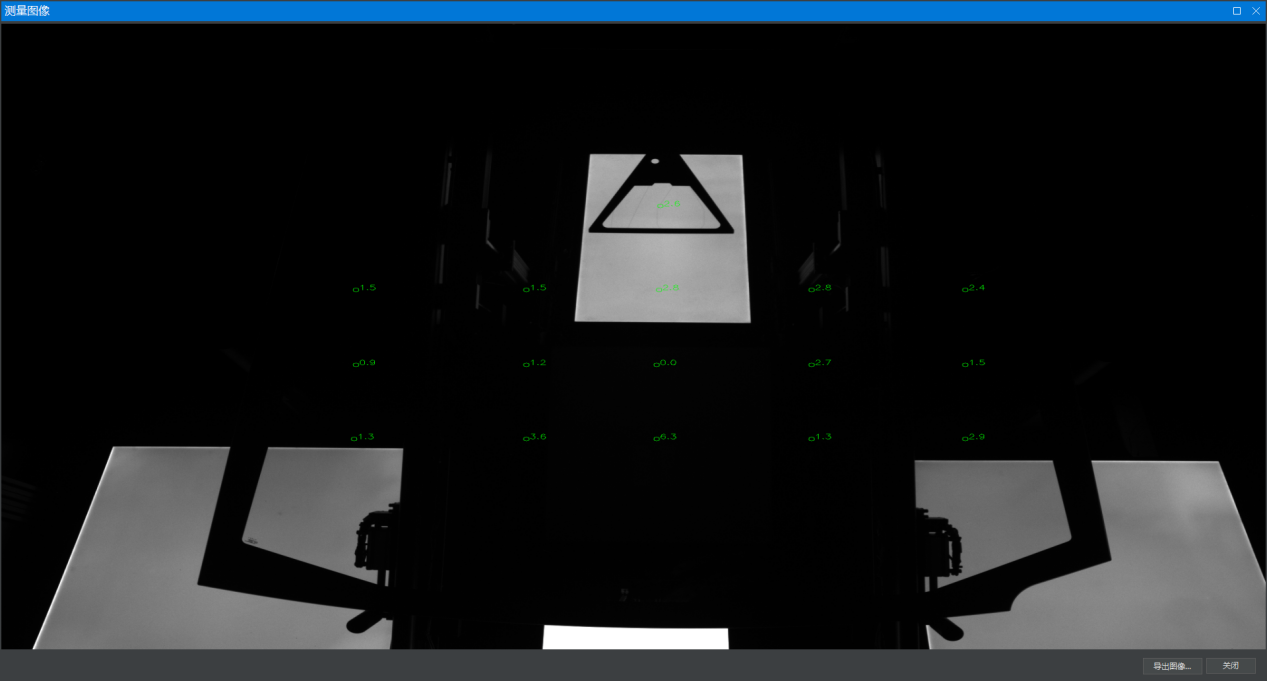

عرض نتائج المسح الضوئي بواسطة مستشعرين
أهم النقاط والنتائج
الأوتوماتيكيإجهاد الحافةمتريستطيعيقيستوزيع الإجهاد ((من الضغط إلى الشد)في وقت واحدبسرعة حوالي 12 هرتز والنتائج دقيقة ومستقرة. هو - هييمكنها تلبية متطلبات السرعة والشموليةقياس والاختبارفي الإنتاج المصنعي.معميزةمن sحجم مركز تجاري، هيكل مضغوطوسهل الاستخدام، تهوالعداد هومناسب أيضًا لمراقبة الجودة، والفحص الموضعييفحصوغيرها من المتطلبات.
عينة
نطاق حجم العينة: 1.9 × 1.6 متر (يتم تخصيصها حسب الحاجة)
نطاق زاوية التركيب النموذجية: 15 درجة ~ 75 درجة (حجم العينة، ونطاق زاوية التركيب، ونطاق القياس، ونطاق حركة النظام الميكانيكي مرتبطة ببعضها البعض وتحتاج إلى تخصيصها وفقًا للمتطلبات).
الأداء العام
قابلية تكرار القياس بنقطة واحدة: 0.4 (زاوية انحراف الصورة الثانوية < 4)، 10% (4 ≤ زاوية انحراف الصورة الثانوية < 8)، 15% (زاوية انحراف الصورة الثانوية ≥ 8)
سرعة القياس: 40 نقطة رئيسية في 80 ثانية (حسب الطلب)
معلمات نظام مستشعر ضوء الليزر
| نطاق القياس: 80 قدمًا × 60 قدمًاالحد الأدنى للقيمة: 2'الدقة: 0.1' | مصدر الضوء: ليزرالطول الموجي: 532 نانومترالطاقة: أقل من 20 ميغاواط |
معايير نظام الرؤية
| نطاق القياس: 1000 مم × 1000 مم | دقة تحديد المواقع: 1 مم |
معايير النظام الميكانيكي (يتم تخصيصها حسب الحاجة)
| نطاق حجم العينة: 1.9*1.6 متر / 1.0*0.8 متر.طريقة تثبيت العينة: موضعان علويان وموضعان سفليان، متناظران محورياً.المعيار الحسابي لزاوية التركيب: مستوى يتكون من أربع نقاط ثابتة على العينة.نطاق ضبط زاوية التركيب النموذجي: 15 درجة ~ 75 درجة.حجم النظام: 7 أمتار طولاً * 4 أمتار عرضاً * 4 أمتار ارتفاعاً. | محاور النظام: x هو الاتجاه الأفقي، و z هو الاتجاه الرأسي.المسافة في الاتجاه السيني: 1000 مم.المسافة في اتجاه المحور Z: 1000 مم.أقصى سرعة للترجمة: 100 مم/ثانية.دقة تحديد موضع الترجمة: 0.1 مم. |
الحل 1
يُستخدم القسم الميكانيكي بشكل أساسي لنقل عينات الزجاج الأمامي، وضبط وضعية العينة وفقًا لزاوية التركيب، ومساعدة نظام اختبار فصل الصور الثانوية في إكمال القياس.

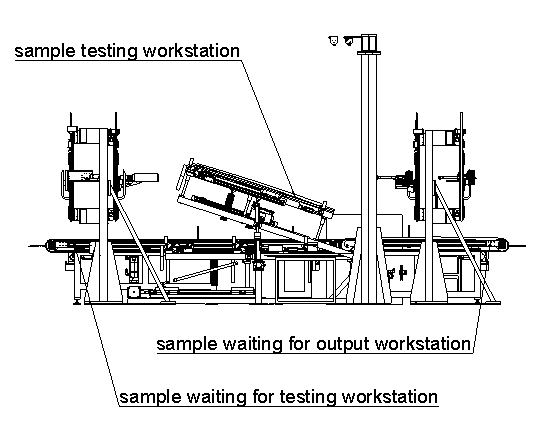

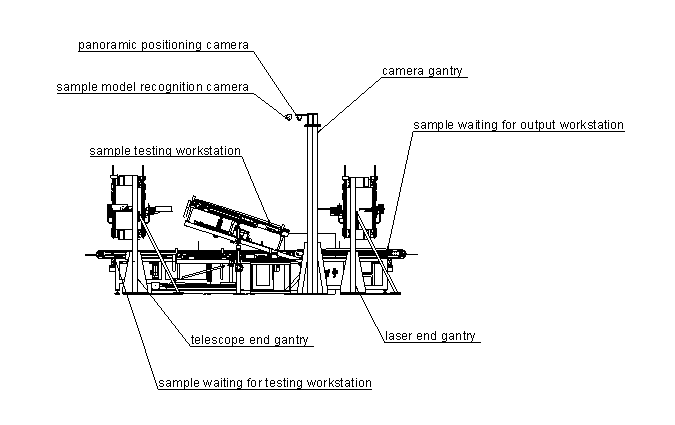

ينقسم القسم الميكانيكي إلى ثلاث محطات عمل: محطة انتظار العينة للاختبار، ومحطة اختبار العينة، ومحطة انتظار العينة للإخراج (اختيارية).
تتلخص عملية اختبار العينات الأساسية فيما يلي: تنتقل العينة من خط الإنتاج إلى محطة انتظار العينات للاختبار؛ ثم تنتقل من محطة انتظار العينات للاختبار إلى محطة اختبار العينات، حيث تُرفع إلى موضع الاختبار، وتُدار إلى زاوية التركيب، وتُحاذى؛ بعد ذلك، يبدأ نظام اختبار فصل الصور الثانوية بقياس العينة. ثم تخرج العينة المختبرة من محطة اختبار العينات إلى خط الإنتاج أو محطة انتظار العينات للإخراج.
نطاق التوريد
1، ثلاث محطات عمل
2- نظام اختبار فصل الصور الثانوية
واجهة المستخدم
سير ناقل الدخول لمحطة العمل الأولى وسير ناقل الخروج لمحطة العمل الثالثة
الحل الثاني
يُستخدم القسم الميكانيكي بشكل أساسي لنقل عينة الزجاج الأمامي، وضبط وضعية العينة وفقًا لزاوية التركيب، ومساعدة نظام اختبار فصل الصور الثانوية في إكمال القياس.

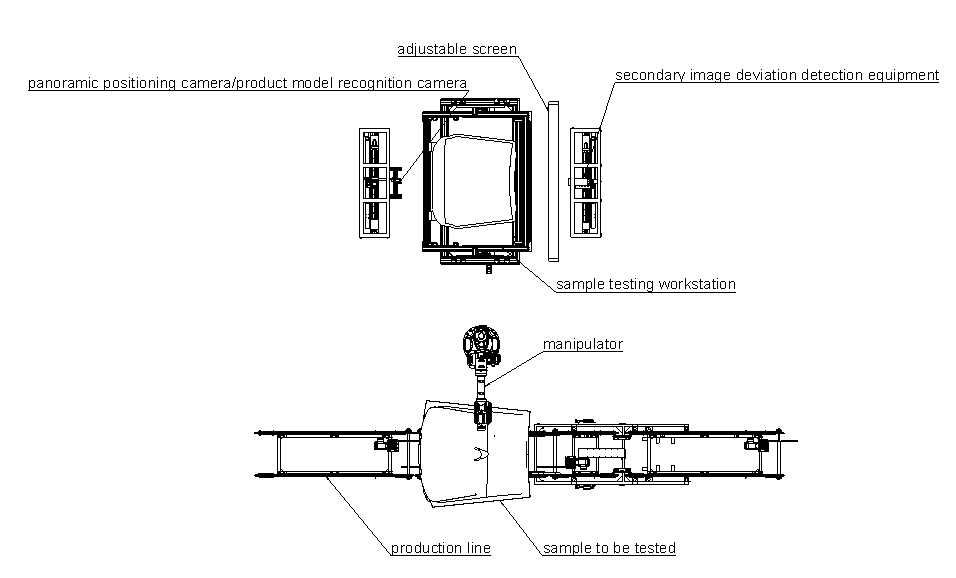

ينقسم القسم الميكانيكي إلى ثلاثة أقسام: خط الإنتاج، والذراع الآلية، ومحطة الاختبار. تقع محطة الاختبار بجوار خط الإنتاج. تقوم الذراع الآلية بأخذ الزجاج ووضعه في محطة الاختبار. بعد اكتمال القياس، تعيد الذراع الآلية الزجاج إلى خط الإنتاج.
محطة الاختبار مزودة بحامل قياس للعينات. يمكن تدوير زاوية حامل القياس لمحاكاة وضعية العينة الفعلية، وضبطها على الزاوية المناسبة قبل وضعها. تُسحب العينة من سير النقل وتوضع على حامل القياس المضبوط، ثم تُجرى عملية المحاذاة والضبط.
تتلخص عملية اختبار العينات الأساسية فيما يلي: يقوم الحامل بتدوير العينة إلى زاوية التركيب. ثم تنتقل العينة من خط الإنتاج إلى موضع الالتقاط، حيث يقوم الذراع الآلي بأخذ الزجاج ووضعه على محطة الاختبار. وبعد القياس، يعيد الذراع الآلي العينة إلى خط الإنتاج لتخرج منه.
نطاق التوريد
1- محطة الاختبار
واجهة المستخدم
قوس نظام الاختبار.
متلاعب من قبل العميل
يجب إجراء الاختبار في غرفة مظلمة، ويحتاج العميل إلى تجهيز غطاء كبير كغرفة مظلمة.
قسم مخصص
1. قم بقياس دعامة التثبيت بناءً على حجم العينة ومنطقة القياس وزاوية التركيب.
2. تحديد عدد أنظمة استشعار القياس بناءً على نطاق القياس، وعدد نقاط القياس، ومتطلبات دورة القياس.
متطلبات الموقع
مساحة الموقع: 7 أمتار طولاً * 4 أمتار عرضاً * 4 أمتار ارتفاعاً (سيتم تحديد مساحة الموقع النهائية بناءً على الخيار المخصص)
مصدر الطاقة: 380 فولت
مصدر الغاز: ضغط مصدر الغاز: 0.6 ميجا باسكال، القطر الخارجي لأنبوب السحب: φ 10
